环链板链斗式提升机、板链斗式提升机斗式常用的链条斗式提升机，，，在建材、水泥、耐火质料等行业中都很是普遍。。。今日我们就简朴相识下斗式提升机板链的主要机构。。。

板链斗式提升机链条结构

NE板链提升机的链条为大节距套筒滚子链，，，主要结构由内链板、外链板、销轴、套筒、滚子等组成，，，NE提升机有单排链、双排链样式，，，链条的主要区别在于外链板上，，，单排板链提升机链条的外链板为折弯样式。。。

增湿塔溢流绞刀轴端结构情形剖析

某厂3m×48m窑外剖析窑配套增湿塔规格为的6.5m×36m。。。增湿塔的配用溢流绞刀为0.6m×6.7m。。。原溢流绞刀结构如图1。。。该机在使用中温度达100C以上时即爆发轴不转烧电机征象，，，造玉成系统停产。。。经现场实测与剖析该机结构，，，发明要害是轴端密封结构不对理所致(见图2)

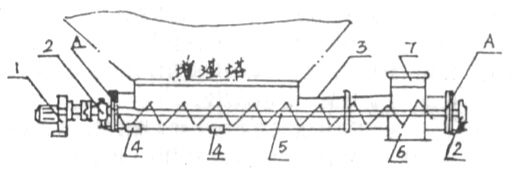

图一流铰刀简图1.减速电机2.轴承承座3机壳4.清灰孔5.较刀轴6.出灰口7.溢流口8.轴端密封

0.06+0.765图中密封套内径为0150+0.60mm仅比轴径150-0.16mm大+0.6mm，，，而在增湿塔链斗式提升机正常事情时温度是150C-200°C、此时测得塔壳向下热膨胀量达3mm-4mm、密封套与绞刀轴问隙差2mm-3mm、造成密封套压轴近似抱闸状态、以是不可转使电机超载造成定子线圈烧损。。。

增湿塔溢流绞刀轴端结构刷新

我们改成如图3的结构。。。现场改制无须大拆大装配，，，节约人力物力。。。割掉原有密封套扫除了抱轴征象，，，使装备高温状态下运转正常。。。

压板改成两半园并且密封盖板露在明处可随时视察磨损情形，，，能实时又利便地换密封盘板、包管轴端不漏风。。。这样刷新后正常运转一年之久，，，没泛起抱轴烧电机征象，，，至今该装备状态优异，，，彻底解决了增湿塔系统因溢流绞刀故障；；；，，，抵达正常一连运行了。。。
