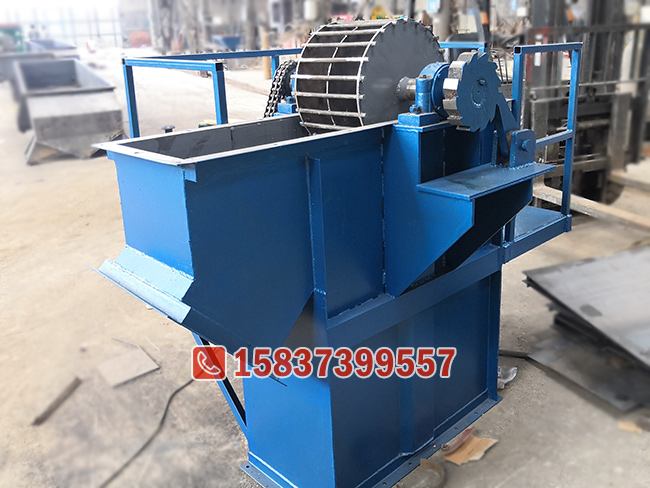

TD250皮带式斗式提升机
TD250皮带式斗式提升机

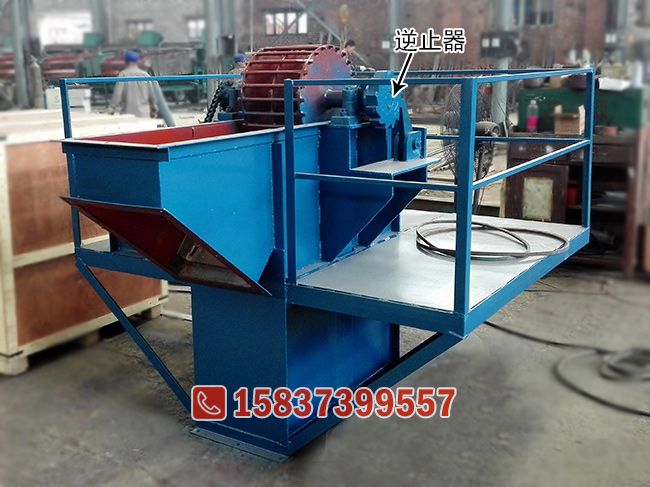

TD250斗式提升机机头

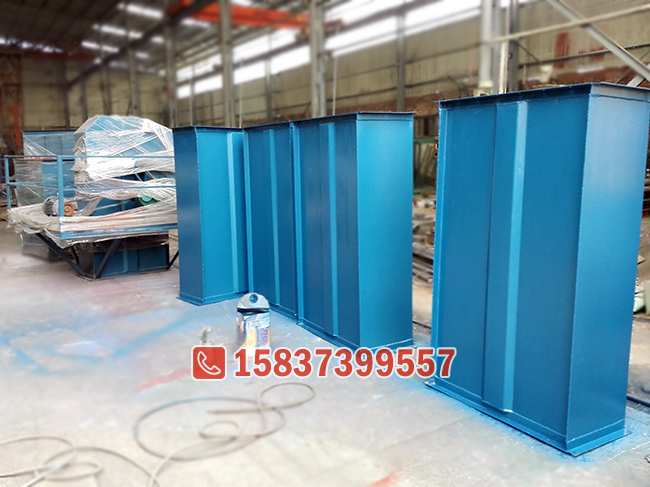

TD250斗式提升机中心箱体

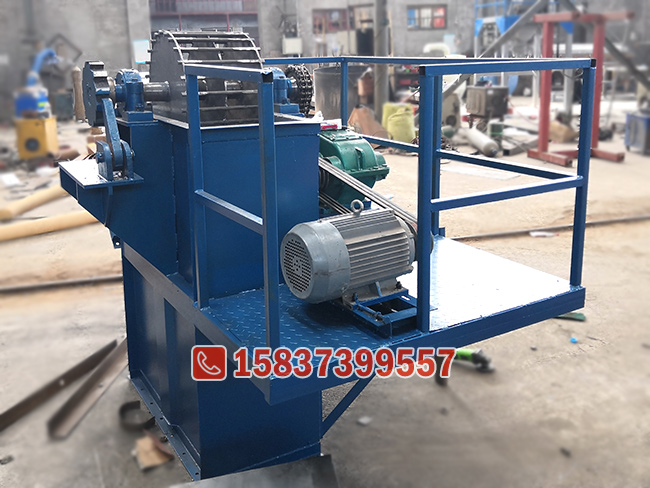

TD250斗式提升机机头

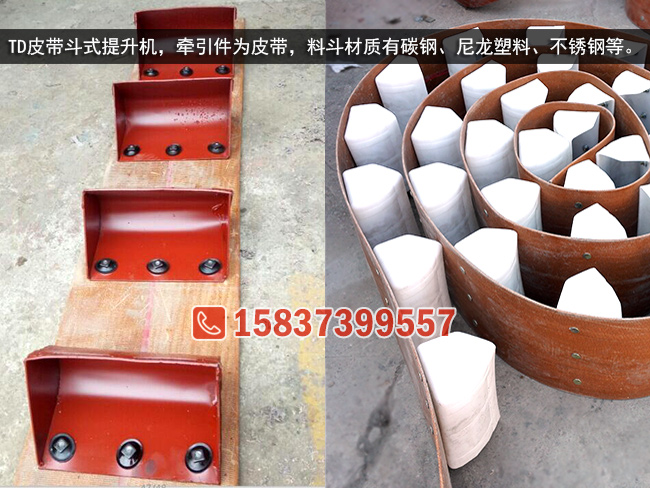

TD250斗式提升机皮带料斗

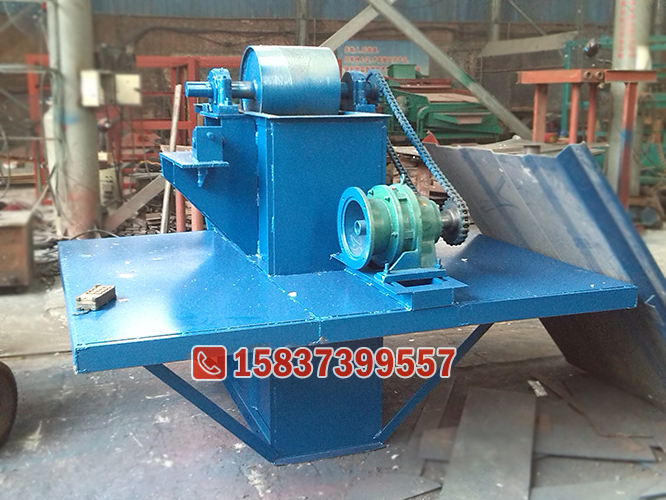

TD250斗式提升机机头

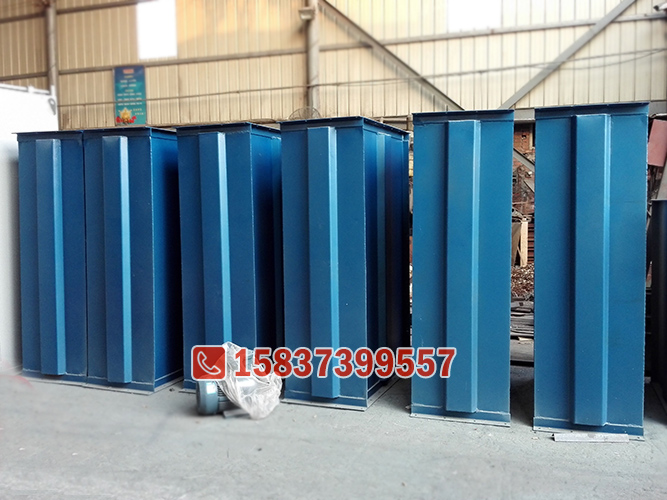

TD250斗式提升机中心箱体
TD250斗式提升机先容
TD250皮带式斗式提升机是TD系列中常用的一个型号，，，，，料斗宽度250mm，，，，，皮带宽度300mm。。。。。。料斗材质有碳钢、不锈钢、尼龙塑料。。。。。。提升机高度可凭证需要设计。。。。。。
TD型斗式提升机是、基于D型斗式提升机基础上研制而成的新型斗式提升机产品，，，，，具有规格多，，，，，运送量大，，，，，提升高度高，，，，，运行平稳可靠，，，，，造价低，，，，，寿命长等显著优点。。。。。。适用于笔直运送群集密度不大的粉状、粒状、及小块状的磨琢性较小的散状物料。。。。。。例如粮食、化肥、尿素、塑料颗粒等。。。。。。
TD250斗式提升机，，，，，料斗为圆弧底形，，，，，料斗间距450mm，，，，，料斗运行速率1.6m/s左右，，，，，物料最大块35mm，，，，，料斗容积3L。。。。。。
TD皮带式斗式提升机手艺参数表
| 型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 运送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容(L) | 0.5 | 0.9 | 1.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
| 型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 运送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
